Представьте себе, что ваша сетевая инфраструктура получает питание через те же кабели, по которым передаются данные, избавляя вас от необходимости в отдельных источниках питания и розетках для каждого устройства. Это не фантастика, а реальность, ставшая возможной благодаря технологии Power over Ethernet (PoE), внедренной с 2003 года.
PoE — это инновационная сетевая технология, объединяющая передачу данных и электропитание по одному стандартному Ethernet-кабелю. Эта идея возникла после стандартизации IEEE 802.3af, разработанной Институтом инженеров электротехники и электроники (IEEE), в ответ на растущую потребность в упрощении установки сетевых устройств в корпоративных, образовательных и жилых помещениях.
До появления PoE установка таких устройств, как беспроводные точки доступа или камеры видеонаблюдения, требовала доступа как к сетевым соединениям, так и к электрическим розеткам, что значительно усложняло и удорожало процесс. Сегодня использование единого кабеля стало основой для создания умных зданий, современных офисов и домов, обеспечивая гибкость и экономичность в различных областях применения.
В этом руководстве мы подробно рассмотрим, как работает PoE, сравним различные стандарты IEEE, обсудим реальные примеры использования и дадим практические советы по выбору оборудования для ваших конкретных потребностей.

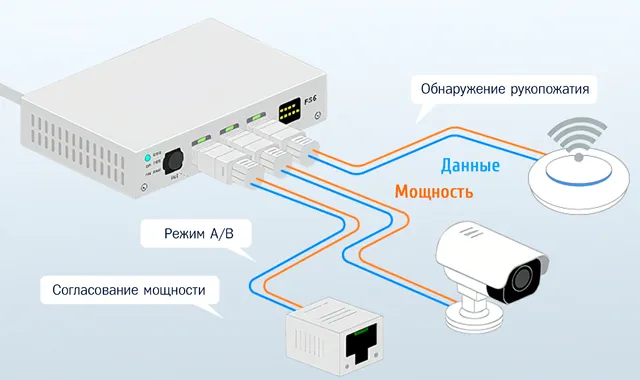

Как работает технология Power over Ethernet
Технология Power over Ethernet основана на тщательно разработанном процессе передачи постоянного тока и данных через стандартные сетевые кабели. Ключевыми элементами системы являются оборудование для подачи питания (PSE) и питаемые устройства (PD).
Оборудование для подачи питания делится на два типа: Endspan и Midspan. Endspan-устройства, обычно коммутаторы PoE, интегрируют подачу питания непосредственно в сетевой коммутатор. Midspan-устройства, или инжекторы PoE, добавляют питание между существующими коммутаторами без поддержки PoE и совместимыми устройствами. Это делает их идеальными для модернизации существующей инфраструктуры без замены основного оборудования.
На стороне приёма находятся питаемые устройства, такие как IP-телефоны, точки беспроводного доступа, камеры видеонаблюдения и датчики Интернета вещей. Они получают питание и данные через входящий кабель Ethernet.
Перед подачей питания система выполняет сложную процедуру обнаружения и классификации. PSE отправляет низковольтный импульс для проверки поддержки подключённым устройством технологии PoE. Только после подтверждения совместимости устройство получает питание на полной мощности. Этот интеллектуальный механизм защиты предотвращает случайное повреждение устройств без поддержки PoE.
Внутри кабеля Ethernet сигналы питания и данных передаются раздельно, что предотвращает помехи и обеспечивает целостность данных. Система может передавать электроэнергию по резервным парам проводов (режим B) или путём наложения питания на данные (режим A), в зависимости от требований к питанию.
Технология двойного назначения работает по стандартным кабелям категории Cat5e и выше на расстоянии до 100 метров. Однако, потери мощности увеличиваются с расстоянием из-за сопротивления кабеля. Максимальная длина кабеля, установленная стандартами IEEE, обеспечивает надёжную работу с сохранением качества передачи данных.
Сравнение стандартов IEEE PoE: 802.3af, 802.3at и 802.3bt
Эволюцию технологии PoE можно лучше понять, рассматривая последовательное развитие её стандартов, каждый из которых предоставляет расширенные возможности мощности для поддержки всё более требовательных приложений.
| Стандарт | Выходная мощность | Мощность на устройстве | Область применения | Ключевые особенности |
|---|---|---|---|---|
| IEEE 802.3af (PoE) | До 15,4 Вт на порт | 12,95 Вт на порт | IP-телефоны, базовая беспроводная связь, точки доступа | Оригинальный стандарт, использует запасные пары |
| IEEE 802.3at (PoE+) | До 30 Вт на порт | 25,5 Вт на порт | PTZ-камеры, точки доступа 802. 11ас | Удвоенная мощность, обратная совместимость |
| IEEE 802.3bt (PoE++ или Ultra PoE) | От 60 до 90 Вт на порт | От 51 до 71 Вт на порт | Светодиодное освещение PoE, усовершенствованные камеры слежения, цифровые дисплеи | Использует все четыре кабеля пары, что обеспечивает передачу высокой мощности |
Этот прогресс значительно расширил области применения технологии PoE. Начальный стандарт 802.3af обеспечивал базовое питание для сетевого оборудования, такого как VoIP-телефоны и простые точки доступа. Введение 802.3at позволило использовать более сложное оборудование с повышенными требованиями к питанию, а новейший стандарт 802.3bt стал значительным шагом вперёд в развитии технологии.
При оценке энергопотребления ваших устройств понимание этих стандартов критически важно для обеспечения совместимости и подготовки к будущим изменениям. Современные коммутаторы PoE обычно поддерживают несколько стандартов одновременно и автоматически выбирают необходимый уровень мощности для каждого подключённого устройства.
Организациям, планирующим долгосрочное развитие инфраструктуры, рекомендуется учитывать более высокие стандарты электропитания для соответствия новым технологиям и предотвращения преждевременного устаревания. Обратная совместимость гарантирует, что устройства с питанием по Ethernet (PoE), разработанные в соответствии с более ранними стандартами, будут работать с новым оборудованием электропитания.
Реальные применения PoE в интеллектуальных средах
Технология Power over Ethernet (PoE) нашла широкое применение в различных сферах. В корпоративной среде она используется для питания современных коммуникационных сетей через беспроводные точки доступа, поддерживающие Wi-Fi 5 и Wi-Fi 6. Это позволяет отказаться от установки отдельных адаптеров питания на потолке, что упрощает монтаж и эксплуатацию.
Системы безопасности также активно применяют PoE. IP-камеры, включая модели с функциями панорамирования, наклона и зума, получают питание и данные через один Ethernet-кабель, что исключает необходимость двойной установки. Это позволяет размещать камеры в оптимальных местах для обеспечения максимального покрытия, независимо от расположения розеток.
В бизнес-коммуникациях PoE также играет важную роль. VoIP-телефоны и оборудование для видеоконференций подключаются к сети через один Ethernet-кабель, что снижает количество используемых проводов и повышает гибкость в планировке офиса. Это особенно важно для создания гибких рабочих пространств, где сотрудники могут свободно перемещаться без необходимости перекладывать кабели.
В интеллектуальных зданиях технология PoE используется для различных систем, таких как панели контроля доступа, датчики окружающей среды и светодиодные системы освещения. Эти устройства интегрированы в общую сетевую инфраструктуру, что позволяет централизованно управлять ими и передавать данные о состоянии здания. В результате создаются интеллектуальные среды, где освещение автоматически подстраивается под присутствие людей и их предпочтения.
В торговых помещениях PoE применяется для цифровых табло, POS-терминалов и других устройств Интернета вещей. Это позволяет устанавливать их в местах с высокой проходимостью, не ограничиваясь доступностью электрических розеток. Такая гибкость способствует оптимальному размещению оборудования в зависимости от потребностей бизнеса.
Для эффективного управления устройствами PoE в различных средах используются управляемые коммутаторы PoE. Они обеспечивают контроль над питанием и назначением приоритетов, гарантируя, что критически важные системы получают приоритет в случае ограничений по питанию.

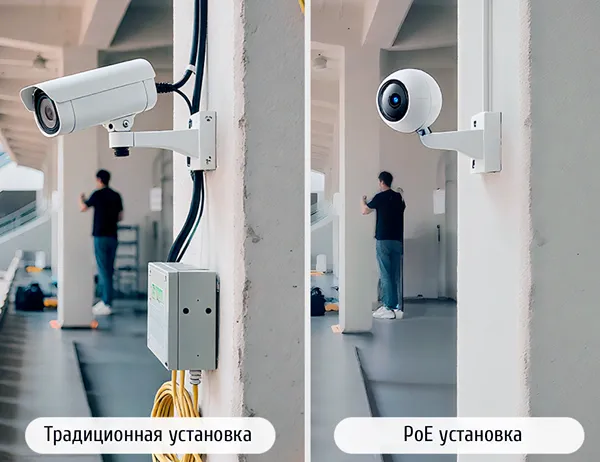

PoE против традиционной электропроводки
Технология Power over Ethernet (PoE) представляет собой инновационный подход к питанию сетевого оборудования, который значительно превосходит традиционные методы. В отличие от устаревших решений, требующих прокладки как сетевых кабелей для передачи данных, так и электропроводки для питания, PoE позволяет обойтись одним типом кабелей, что существенно упрощает и удешевляет процесс монтажа.
Экономические преимущества PoE выходят за рамки начальной установки. Эта технология исключает необходимость получения разрешений на электроснабжение в большинстве юрисдикций, поскольку функционирует на более безопасных уровнях постоянного напряжения, чем стандартные системы переменного тока. Это упрощение нормативной базы ускоряет развертывание инфраструктуры и снижает административные затраты.
С точки зрения эксплуатации, PoE обеспечивает высокую степень централизации управления. Администраторы сетей могут дистанционно контролировать энергопотребление, отключать и включать устройства, требующие перезагрузки, а также планировать подачу питания — функции, недоступные в традиционных системах электроснабжения. Централизованное управление позволяет снизить эксплуатационные расходы и повысить надежность работы сети.
PoE также обладает улучшенной масштабируемостью, позволяя организациям легко расширять сетевую инфраструктуру без дополнительных согласований с электрическими подрядчиками. Подключение нового устройства с поддержкой PoE сводится к простому подключению Ethernet-кабеля, без необходимости прокладки новых электрических цепей и установки розеток.
С точки зрения резервного питания, PoE предоставляет значительные преимущества благодаря легкой интеграции с системами бесперебойного электроснабжения. Подключение сетевого коммутатора с поддержкой PoE к ИБП обеспечивает защиту всех подключенных устройств, что является более экономичным решением по сравнению с использованием отдельных систем резервного питания для каждого устройства.
Кабельная инфраструктура на основе витой пары, обеспечивающая подачу питания, также предоставляет расширенные возможности мониторинга. Администраторы могут отслеживать энергопотребление подключенных устройств и оптимизировать использование энергии в масштабах всей сети.
Как выбрать правильный коммутатор или инжектор PoE
При выборе подходящего оборудования с поддержкой PoE важно учитывать несколько ключевых факторов для обеспечения оптимальной функциональности и совместимости. В первую очередь, необходимо оценить требования к мощности: убедитесь, что суммарная потребляемая мощность всех подключенных устройств не превышает максимальную мощность выбранного PoE-коммутатора.
При рассмотрении различных вариантов определите, требуется ли вам полное решение с интеграцией питания и данных (Endspan) или же только добавление питания к существующей сетевой инфраструктуре (Midspan). Коммутаторы с поддержкой PoE предпочтительны для крупных развертываний благодаря их способности интегрировать распределение питания и данных. Инжекторы PoE идеально подходят для выборочной модернизации существующих сетей без PoE, добавляя к ним возможности питания.
Качество и тип кабеля играют значительную роль в производительности PoE. Кабель категории 5e соответствует минимально рекомендованному стандарту, тогда как кабели категории 6 и выше обеспечивают более высокую энергоэффективность и надежность. Для надежного питания подключенных устройств рекомендуется использовать кабели из чистой меди, а не кабели с алюминиевым сердечником и медным покрытием.
При выборе оборудования важно учитывать требования к расстоянию. Стандартные решения PoE эффективно работают на расстоянии до 100 метров. Однако для установок, превышающих этот лимит, могут потребоваться удлинители PoE. Важно помнить, что при использовании удлинителей максимальная мощность питания будет снижаться с увеличением длины кабеля из-за его сопротивления.
Не все удлинители PoE одинаковы. Некоторые устройства позволяют каскадировать удлинители для увеличения расстояния, тогда как другие предлагают гигабитные удлинители для высокоскоростной передачи данных. Удлинители PoE получают питание от коммутатора и регенерируют как питание, так и данные, что позволяет увеличить дальность передачи.
Для более сложных развертываний рекомендуется использовать управляемые коммутаторы с поддержкой PoE. Такие коммутаторы позволяют детально контролировать распределение мощности, включая возможность приоритизации критически важных устройств в условиях ограниченного бюджета питания. Они также предоставляют функции мониторинга, что позволяет выявлять потенциальные проблемы до их возникновения.
Наконец, убедитесь в совместимости выбранного оборудования PSE с вашими устройствами PoE, особенно если вы планируете использовать более высокие стандарты мощности, требующие работы всех четырех пар проводов. Использование совместимого оборудования PD обеспечит оптимальную производительность и предотвратит возможные проблемы совместимости.
Распространенные заблуждения и ошибки, связанные с PoE
Технология питания по Ethernet (PoE) стала популярной, но всё ещё окружена мифами и заблуждениями, которые могут привести к ошибкам при её использовании.
Одно из распространённых представлений — это то, что PoE представляет серьёзную угрозу для безопасности. На деле, PoE, который соответствует стандартам IEEE, работает на низком напряжении и включает множество защитных механизмов, что делает его безопаснее, чем традиционные системы переменного тока.
Ещё одна ошибка — это убеждение, что все кабели Ethernet одинаково поддерживают PoE. Качество кабеля играет важную роль в эффективности подачи питания. Дешёвые кабели могут вызывать падение напряжения, что влияет на производительность устройств. Важно использовать качественные кабели категории Cat5e или выше с медными проводниками.
Многие думают, что PoE может повредить устройства без поддержки этой технологии. Это заблуждение, так как PoE включает сложные механизмы обнаружения, которые подают питание только после проверки совместимости устройства. Коммутаторы подают питание только после успешного согласования, что защищает подключённые устройства.
Часто неверно понимают ограничения по расстоянию. Хотя максимальное расстояние в 100 метров для стандартных установок — это факт, это не означает, что PoE невозможно использовать на больших площадях. Соотношение расстояния и мощности можно регулировать с помощью планирования и использования удлинителей при необходимости.
Самое дорогостоящее заблуждение связано с неправильным планированием энергопотребления. Администраторы иногда учитывают только среднее энергопотребление, забывая о пиковых нагрузках и возможном росте. Это может привести к перегрузке коммутаторов и сбоям в работе устройств.
Правильное планирование подачи электроэнергии по кабелям Ethernet помогает избежать проблем и дорогостоящих ремонтов. Стабильность питания зависит от соответствия выходной мощности требованиям устройства и наличия запаса безопасности.
Будущее PoE и новые варианты использования
Технология Power over Ethernet (PoE) стоит на пороге нового поколения сетевых приложений, благодаря расширенным возможностям подачи питания новейшего стандарта 802.3bt, который обеспечивает до 90 Вт на порт. Это открывает новые горизонты применения, которые были недоступны в предыдущих версиях.
Интеграция в интеллектуальные здания является одним из наиболее перспективных направлений развития технологии PoE. Помимо подключения устройств, целые системы освещения теперь могут быть развернуты на основе инфраструктуры PoE, создавая интеллектуальные среды, где освещение динамически реагирует на присутствие людей, время суток и предпочтения пользователей.
В периферийных вычислительных системах технология PoE все чаще используется как для питания, так и для подключения. По мере того как организации приближают вычислительные ресурсы к источникам данных, однокабельные подключения делают PoE привлекательным для питания периферийных узлов и устройств обработки искусственного интеллекта, которые не требуют полной мощности сервера.
Развитие Интернета вещей продолжает создавать новые возможности для внедрения PoE. От систем мониторинга окружающей среды до передовых решений контроля доступа — развертывание датчиков и контроллеров без выделенной инфраструктуры электропитания значительно снижает барьеры при развертывании и требования к текущему обслуживанию.
В будущем, такие новые технологии, как световая связь Li-Fi и технологии отображения следующего поколения, вероятно, будут использовать возможности PoE для создания новых интегрированных решений. По мере повышения энергоэффективности конечных устройств, возможности PoE в рамках схем питания будут продолжать расширяться.
Представители отрасли ожидают появления будущих стандартов PoE, которые могут вывести мощность питания за пределы 100 Вт, сохраняя совместимость с существующей инфраструктурой. Это еще больше укрепит позиции PoE как ключевой технологии для интеллектуальных систем зданий. Концепция подключенных периферийных устройств PoE, вероятно, будет расширена и включит в себя более сложные функции обработки данных.
Почему Power over Ethernet — разумный выбор
Технология Power over Ethernet (PoE) стала неотъемлемой частью современной сетевой инфраструктуры. Она объединяет передачу данных и электропитание по одному кабелю, что упрощает установку и снижает затраты.
PoE совместима с оборудованием разных производителей, что защищает инвестиции и облегчает модернизацию. С развитием стандартов IEEE возможности PoE расширяются, поддерживая всё более сложные приложения.
Управление PoE централизовано, что позволяет удалённо устранять неполадки, планировать работы и повышать энергоэффективность. Это снижает эксплуатационные расходы и делает услуги доступнее.
Безопасность PoE обеспечивается низким напряжением и встроенными механизмами защиты, предотвращая повреждение несовместимых устройств.
С ростом сетей PoE становится всё более ценной, охватывая не только ИТ-оборудование, но и системы безопасности и IoT. Организации, внедряющие PoE, демонстрируют гибкость, экономичность и готовность к будущему.
PoE — это не просто удобная технология, а стратегическое решение для умных сред. Она обеспечивает гибкость и надёжность для беспроводных точек доступа, камер и систем умного здания.
Часто задаваемые вопросы о питании через Ethernet
Работает ли PoE без интернета?
Технология PoE способна работать независимо от наличия интернет-соединения. Она обеспечивает подачу электропитания и передачу данных через Ethernet-кабель в пределах локальной сети.
Устройства, поддерживающие PoE, могут получать питание и обмениваться данными без подключения к интернету.
Все ли кабели Ethernet поддерживают PoE?
Не все Ethernet-кабели подходят для использования с PoE.
Обычно кабели категории Cat5e и выше поддерживают эту технологию благодаря своей конструкции и качеству. Кабели низкого качества или устаревшие модели, особенно те, что используют проводники из алюминия с медным покрытием (CCA), могут привести к снижению мощности или перегреву, поэтому их использование не рекомендуется.
Что произойдет, если подключить кабель PoE к устройству без поддержки PoE?
Если кабель с поддержкой PoE подключить к устройству, не поддерживающему эту технологию, источник питания автоматически прекратит подачу электропитания. Это предотвращает повреждение устройства. Такая защита обеспечивается встроенной функцией безопасности, которая гарантирует безопасность оборудования, не поддерживающего PoE, при подключении к сетям с поддержкой этой технологии.
Может ли телевизор поддерживать PoE?
Большинство стандартных телевизоров не поддерживают питание через технологию PoE, так как их энергопотребление превышает стандартные возможности этой технологии. Однако, уже сейчас существуют специализированные дисплеи и небольшие мониторы с низким энергопотреблением, которые можно питать с помощью PoE.
На какое расстояние можно проложить кабель PoE?
Стандартная максимальная длина кабеля с поддержкой PoE составляет 100 метров. Это позволяет обеспечить стабильную подачу электропитания и передачу данных. Для увеличения дальности передачи сигнала за пределы 100 метров можно использовать удлинители или повторители PoE, которые сохраняют производительность системы.
