Сборка ПК — это настоящее искусство, которое может превратить вас в настоящего мастера. Я, как страстный поклонник этого процесса, всегда считал её довольно простым. В большинстве случаев всё выглядит так, будто нужно просто подключить кабели туда, куда они должны идти. Но, есть одна часть сборки, которая даже мне не по душе: разъёмы ввода-вывода на передней панели.
Передняя панель — это настоящая головоломка из USB-разъёмов, аудиопортов и кнопок, которые кажутся специально созданными, чтобы усложнить вашу жизнь. Представьте себе: кабели едва дотягиваются до нужных мест на материнской плате, и каждый раз, когда вы пытаетесь их подключить, кажется, что они играют с вами в прятки. Это может стать настоящим испытанием на терпение и ловкость.
К тому же, набор разъёмов на передней панели может сильно различаться в зависимости от корпуса вашего ПК. В отличие от оперативной памяти и видеокарт, которые можно легко заменить, эти разъёмы требуют особого подхода и знаний.
Давайте разберёмся, что это за загадочные порты и для чего они нужны.
Все разъемы передней панели компьютера
Выключатель питания на передней панели ПК
Одним из ключевых компонентов, от которого зависит успешная работа вашего компьютера, является выключатель питания. Этот небольшой, но важный элемент соединяет физическую кнопку питания на корпусе компьютера с материнской платой. Именно он позволяет системе получить команду на запуск, активируя все необходимые процессы.\
Без правильно подключённого выключателя питания компьютер не сможет загрузиться, и вам придётся прибегать к более радикальным мерам, таким как замыкание разъёмов (что, к слову, не рекомендуется и выходит за рамки данной статьи). Поэтому не забывайте о важности этого соединения, чтобы ваш ПК всегда был готов к работе.

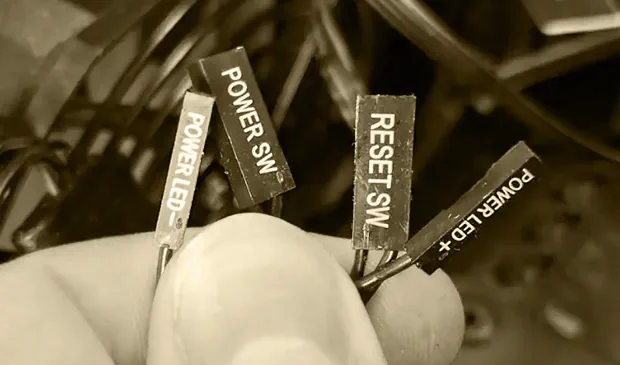

Представленный разъем «POWER SW» служит для подключения включателя питания. Другие разъёмы предназначены для светодиода питания и кнопки сброса, о которых будет рассказано далее.
Выключатель питания компьютера — это маленький, но важный элемент, который можно легко не заметить. Он выглядит как небольшой чёрный пластиковый разъём с двумя гнёздами для подключения контактов материнской платы. Обычно этот выключатель находится рядом с другими важными разъёмами ввода/вывода на передней панели. Все эти разъёмы могут быть сгруппированы вместе, так как они подключаются к одной и той же области на материнской плате.

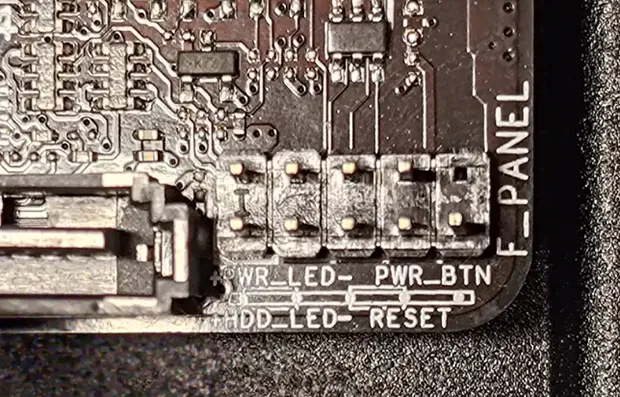

Независимо от того, как расположен ваш корпус компьютера, подключение выключателя питания всегда остаётся одинаковым. Обычно контакты ввода/вывода находятся в правом нижнем углу материнской платы, но это не всегда так. Если вы не уверены в расположении контактов, не волнуйтесь. Обратитесь к руководству пользователя, которое поставляется с вашим компьютером, или посетите официальный веб-сайт производителя. На самом разъёме также должна быть маркировка, указывающая, какие контакты куда подключать.
Иногда эти процессы могут быть довольно трудоемкими, но, к счастью, как только всё настроено, вам больше не потребуется возвращаться к этому вопросу.
Когда вы подключаете разъёмы, например, выключатель питания, к контактам ввода/вывода передней панели на материнской плате, важно не ошибиться. У каждого контакта есть положительный (+) и отрицательный (-) полюса, и если вы подключите их неправильно, ничего страшного не случится — просто устройство не будет работать.
Как же определить правильную ориентацию? На задней части разъёма выключателя питания вы увидите небольшой треугольник. Этот треугольник всегда указывает на положительную сторону, то есть на контакт с положительным полюсом. Убедитесь, что вы ориентируете разъём так, чтобы его треугольник совпадал с положительным полюсом на материнской плате.
Подключение переключателя сброса
Кнопка сброса, как и кнопка питания, представляет собой стандартный разъём с двумя контактами: положительным и отрицательным. Эти контакты соединены вместе, что позволяет легко определить их назначение с помощью стрелки на обратной стороне разъёма.
Чтобы подключить кнопку сброса, просто найдите соответствующие контакты ввода/вывода передней панели на вашей материнской плате и аккуратно соедините их с контактами кнопки.
Этот процесс аналогичен подключению кнопки питания, что делает его интуитивно понятным даже для новичков.
Подключение светодиода питания
Хотите, чтобы ваш компьютер при включении «ожил» мигающим светодиодом? Это не только стильно, но и полезно! Светодиод питания станет вашим верным помощником в диагностике неполадок или просто даст быстрый ответ на вопрос: «Работает ли компьютер?» Постоянный свет — всё в порядке, мигающий — компьютер в спящем режиме, а если светодиод погас — значит, компьютер выключен.
Если светодиоды вам не по душе, не переживайте! Есть простое решение — светодиодные наклейки, которые легко закроют эти индикаторы, и ваш компьютер будет выглядеть так, как вы захотите.
Светодиоды питания подключаются к материнской плате, как и выключатель питания, но у них есть свои особенности. В отличие от выключателя, у светодиодов отдельные положительные и отрицательные контакты. После подключения не забудьте проверить — при следующем включении системы светодиод должен загореться.
Теперь ваш компьютер не только работает, но и выглядит стильно!
Подключение светодиодного индикатора хранилища
В некоторых современных корпусах настольных компьютеров спрятана маленькая, но полезная функция — дополнительные светодиодные разъёмы для накопителей. Эти разъёмы, обычно обозначенные как «HDD», одинаково подходят как для традиционных жёстких дисков, так и для быстрых SSD. При подключении такого светодиода он начнёт мигать каждый раз, когда вы обращаетесь к своему накопителю, словно подмигивая вам и сообщая: «Я здесь, и я работаю!»
Если ваш корпус оснащён этим волшебным светодиодом и вы хотите добавить немного визуального удовольствия к своей системе, подключение не составит труда. Найдите на материнской плате положительный и отрицательный контакты, предназначенные для светодиодов, и подключите к ним соответствующие разъёмы. Если вдруг вы перепутаете контакты, не волнуйтесь — ничего страшного не случится, просто поменяйте их местами, и всё заработает как надо.
Подключение разъёма USB 2.0 с передней панели
Хотя в современных компьютерах USB 2.0 встречается всё реже, ведь мы уже перешли на более быстрые технологии, эти разъёмы всё ещё можно найти. Особенно часто они попадаются в старых корпусах или в шасси, поддерживающих устаревшие стандарты.

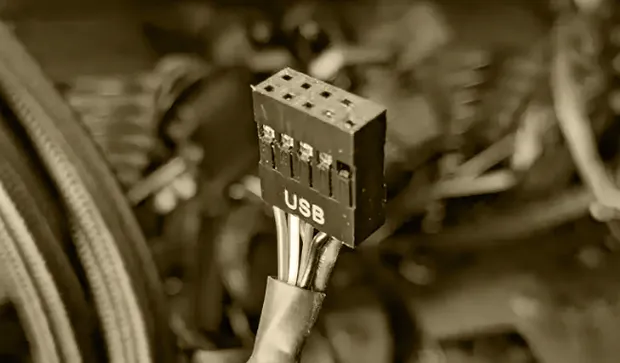

USB 2.0 можно узнать по маркировке «USB» и одной из двух конфигураций: 9-контактному разъёму с закрытым углом или 5-контактному плоскому разъёму. Удивительно, но оба варианта «одинаковы», а 9-контактная версия — это два USB 2.0 в одном! Пятый контакт в этом разъёме особенный и используется для питания обоих портов.
9-контактный разъём USB 2.0 — настоящий хитрец. Он подскажет, к какому разъёму на вашей материнской плате его подключить. Ведь таких разъёмов не так уж и много. Если вы вдруг запутались, не переживайте: просто загляните на материнскую плату или в руководство пользователя — там всё подробно расписано.
Подключение разъёма USB 3.0 с передней панели
USB 3.0 — это настоящий прорыв по сравнению со своим предшественником USB 2.0. Однако, даже он постепенно уступает место более современным технологиям.
Кабель USB 3.0 отличается от предшественников: он больше и толще, а его 20-контактный разъём выглядит немного впечатляюще. Но, не спешите пугаться: 20-й контакт может быть заблокирован, и вы увидите либо два ряда по 10 отверстий, либо один ряд из 9 отверстий и один из 10. Этот отсутствующий контакт служит для выравнивания и правильной ориентации разъёма.
Подключение разъёмов USB 3.1 и USB 3.2 с передней панели ПК

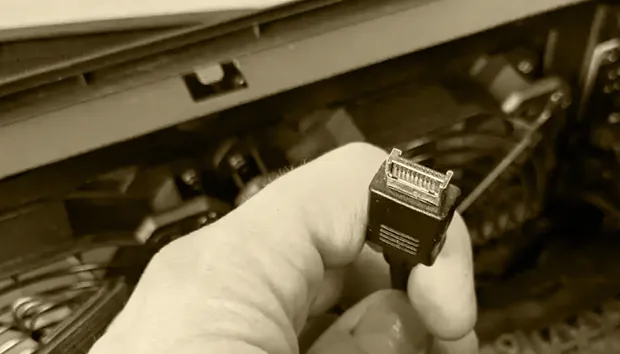

С появлением стандарта USB 3.1 произошли значительные изменения в дизайне разъёма на передней панели компьютера. Теперь он стал меньше и компактнее, хотя и сохранил расширенный набор из 24 контактов, что позволяет подключать более разнообразные устройства. Часто этот разъём используется в сочетании с портами USB-C, создавая единую и современную систему для подключения периферийных устройств.
Особенность разъёма USB 3.1 заключается в его форме, напоминающей букву «H», с открытыми контактами по обеим сторонам. Его легко отличить от других разъёмов благодаря алюминиевой окантовке, которая придаёт ему стильный и элегантный вид, выделяя среди остальных компонентов материнской платы.

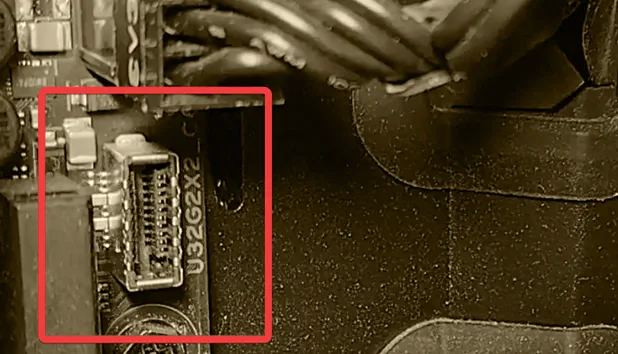

Если вы столкнулись с трудностями при поиске места для подключения этого разъёма на вашей материнской плате, не волнуйтесь. Обычно на плате есть специальные маркировки, такие как «USB3.1», «USB31C», «U32G1» или даже «UB32GX2». Эти обозначения помогут вам быстро найти нужный разъём и подключить устройство без лишних хлопот.
Подключение аудио-разъёмов передней панели

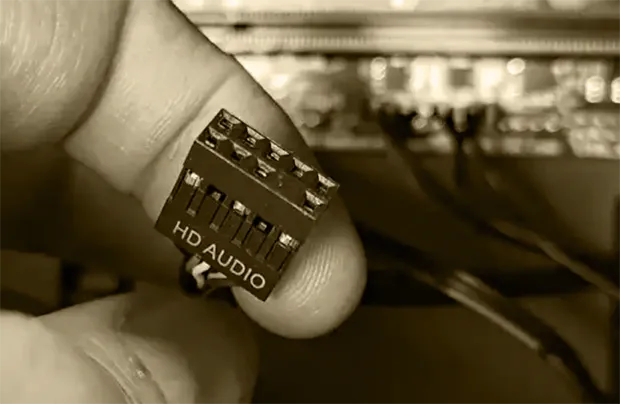

Независимо от того, оснащён ли ваш компьютер комбинированным 3,5-мм разъёмом для наушников и микрофона или у него отдельные порты для каждого из этих устройств, все они соединяются через единый аудиоразъём внутри корпуса вашего ПК. Этот аудиоразъём внешне напоминает USB 2.0, поэтому их можно перепутать. Но, не стоит беспокоиться — обычно на нём есть чёткая надпись «Audio» (или похожая маркировка), которая поможет вам быстро найти нужный порт.
Обычно этот аудиоразъём расположен на нижней части материнской платы, рядом с другими портами USB 2.0 и различными контактами для подключения различных устройств ввода и вывода.
Подключение динамика передней панели
В современном мире динамик материнской платы, хоть и не так популярен, как раньше, всё ещё остаётся незаменимым помощником. Этот небольшой гаджет, подключаемый к тем же разъёмам ввода-вывода, что и кнопка питания и светодиоды, издаёт звуковой сигнал, когда ваш компьютер запускается после нажатия кнопки питания.
Но, это не всё: он также может предупредить вас о проблемах, если что-то пойдёт не так, помогая быстро обнаружить и устранить неполадки. Эти звуковые сигналы могут стать настоящим спасением в критический момент.
Если у вас есть светодиодный индикатор или другой визуальный способ оповещения об ошибках, то динамик может показаться лишним. Но, если вы цените простоту и надёжность, он станет вашим верным спутником.
Обычно динамик подключается к разъёмам ввода-вывода на задней панели. Используйте стрелку на корпусе, чтобы найти нужное место, и аккуратно подключите контакты на материнской плате. Теперь ваш компьютер не только видит, но и слышит, когда что-то идёт не так!
Магия соединений: как рождается жизнь вашего компьютера
В мире современных технологий каждый кабель и каждый разъём — это не просто провод, соединяющий точки А и Б. Это целая история взаимодействия между человеком и машиной, где каждое правильное подключение приближает нас к созданию по-настоящему живого цифрового помощника.
Процесс подключения разъёмов передней панели — это как сборка пазла, где каждый элемент имеет своё точное место. Когда все детали встают на свои места, компьютер оживает, словно по волшебству: загораются индикаторы, начинают работать порты USB, звучит знакомый сигнал включения.
За кажущейся простотой подключения скрывается целая система продуманных решений. Цвета проводов, маркировка разъёмов, специальные обозначения на материнской плате — всё это результат многолетней эволюции компьютерных технологий, направленной на то, чтобы сделать процесс сборки максимально понятным и безопасным.
Каждый раз, когда мы аккуратно вставляем коннектор в соответствующий разъём, мы становимся частью этого удивительного процесса. Мы не просто соединяем провода — мы создаём мост между физическим миром и цифровой реальностью, позволяя им взаимодействовать друг с другом.
В конечном счёте, правильное подключение разъёмов передней панели — это не просто технический процесс. Это искусство создания гармоничной системы, где каждый элемент работает слаженно и эффективно. И когда все компоненты соединены правильно, компьютер превращается из простой коробки с электроникой в настоящего помощника, готового выполнять наши задачи и воплощать наши идеи в жизнь.
Так давайте же продолжим изучать эти удивительные механизмы и совершенствовать своё мастерство, ведь каждый правильно подключённый разъём — это шаг к созданию идеального цифрового компаньона.
