При сборке ПК многие пользователи воспринимают слоты PCIe как исключительно место для видеокарты или отдельной карты расширения. Однако, существует скрытая функция в BIOS, которая позволяет изменить эти настройки и превратить один слот x16 в несколько меньших каналов, что открывает новые возможности для добавления высокоскоростного хранилища в систему.
Если у вас есть потребность в дополнительном NVMe хранилище, но все слоты M.2 заняты, не стоит отчаиваться. Существует простое и эффективное решение, которое потребует всего лишь пассивного адаптера стоимостью около 2000 рублей и нескольких минут на настройку параметров BIOS. Эта технология, известная как разветвление PCIe, позволяет использовать свободные слоты для создания массивов хранения данных.
Разветвление PCIe — это одна из самых недооценённых функций современных материнских плат. Она предоставляет пользователям возможность оптимизировать своё оборудование и использовать его потенциал на полную мощность. Если вам не хватает места для хранения данных и вы хотите максимально эффективно использовать ресурсы вашего ПК, эта функция станет настоящим спасением.
Как работает функция разветвления PCIe
Это устройство напоминает USB-концентратор для слотов PCIe

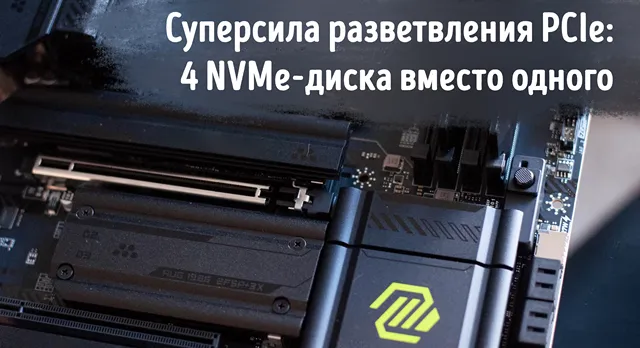

На стандартной материнской плате в формате ATX можно найти несколько слотов PCIe, каждый из которых обладает своими уникальными возможностями. Основной слот PCIe, расположенный ближе всего к процессору, обычно имеет 16 линий и предназначен для установки видеокарты. Если вы подключите карту к этому слоту без активации функции разветвления PCIe, система будет воспринимать её как единое устройство. Однако, с помощью функции разветвления PCIe можно изменить это соотношение, разделив один слот на несколько, что открывает перед вами широкий спектр конфигураций и возможностей для подключения различных устройств.
Функция разветвления PCIe позволяет превратить один слот x16 в четыре или восемь отдельных слотов, каждый из которых может работать в различных режимах. Например, один слот x16 можно разделить на два слота x8, три слота x8/x4/x4 или четыре слота x4/x4/x4/x4. Это означает, что каждое из этих разделений может функционировать как самостоятельное соединение, обеспечивая при этом низкую задержку и высокую пропускную способность.
Особенно полезно это для тех, кто хочет подключить несколько NVMe-накопителей. Большинство потребительских NVMe-накопителей для достижения максимальной производительности используют четыре линии PCIe. Разветвление слота x16 позволяет подключить до четырех таких накопителей, значительно расширяя возможности хранения данных и повышая общую производительность системы.
Как правильно использовать возможность разветвления PCIe
Есть ещё несколько аспектов, которые необходимо принять во внимание
Перед покупкой платы расширения или дополнительных NVMe SSD важно проверить, поддерживает ли ваша материнская плата разветвление интерфейса PCIe. Это можно сделать, зайдя в BIOS вашего компьютера и найдя раздел, посвящённый конфигурации слотов PCIe или пропускной способности PCIeX16.
Обратите внимание, что у разных производителей материнских плат могут быть свои обозначения, поэтому лучше всего обратиться к руководству пользователя для получения точной информации. Если ваша материнская плата не поддерживает автоматическое разделение слота x16 на четыре слота x4, то, даже если вы установите несколько накопителей на плату расширения, в системе будет отображаться только один из них.
Установка пассивной платы расширения M.2 NVMe — это довольно простая процедура. Такие платы не имеют встроенного контроллера и управляются процессором напрямую. После того как вы убедились в поддержке этой функции в BIOS, вам нужно будет найти подходящий физический слот x16. Обычно высокопроизводительные потребительские материнские платы имеют только два таких слота, поэтому важно выбрать наиболее подходящий.
При выборе платы расширения NVMe рекомендуется отдавать предпочтение моделям с радиатором. Это обеспечит оптимальную производительность и предотвратит снижение скорости работы из-за перегрева нескольких SSD-накопителей, расположенных рядом друг с другом. Радиатор помогает поддерживать стабильную температуру, что особенно важно при интенсивной работе с несколькими накопителями одновременно.
Повлияет ли разветвление PCIe на работу видеокарты?
Да, это действительно так, но вы, скорее всего, не заметите никакой разницы
При использовании разветвления PCIe часто возникает вопрос о его влиянии на производительность видеокарт. Если вы решите использовать второй высокоскоростной слот для NVMe-карты, пропускная способность видеокарты снизится с x16 до x8. Это проблема, о которой хорошо знают специалисты по аппаратному обеспечению, и она отпугивает многих пользователей, желающих расширить возможности хранения данных.
Несмотря на то что 50-процентное снижение пропускной способности может показаться катастрофическим для графики, стоит учесть, что современные потребительские видеокарты редко полностью используют потенциал линии x16 слота PCIe 5.0 или PCIe 4.0. Даже в требовательных играх и профессиональных задачах разница в производительности между x16 и x8 редко превышает 1–4%. Крупные производители, такие как HP, подтверждают, что современные графические процессоры, такие как RTX 4080, показывают менее чем 2% разницы в производительности при использовании PCIe 5.0 x8 вместо x16.
Функция разветвления PCIe, которая не требует дополнительных затрат на активацию и значительно увеличивает объем памяти вашей системы, почему-то редко обсуждается и используется. Однако, она может стать отличным решением для тех, кто хочет расширить возможности хранения данных без ущерба для производительности графики.
Неочевидная возможность расширения системы хранения данных
Функция разветвления PCIe, способная значительно расширить объем памяти вашей системы без дополнительных затрат, редко становится предметом обсуждения. Многие сборщики отдают предпочтение установке SSD или NVMe большего объема, прежде чем обратить внимание на этот вариант. Однако с ростом цен на накопители, данная опция быстро теряет свою привлекательность для большинства пользователей.
Если ваши слоты M.2 уже заняты, и вы не предполагаете значительное увеличение объема SSD, стоит обратить внимание на BIOS и материнскую плату. Возможно, функция разветвления PCIe доступна и готова к использованию, что позволит вам увеличить объем памяти без значительных затрат. Это особенно актуально для тех, кто стремится оптимизировать производительность своей системы и готов рассмотреть все возможные пути для достижения этой цели.
